제품 개요
- 골절 부위 두께에 맞춰 선택 가능한 다양한 길이 옵션을 제공합니다.
- Locking plate mechanism 적용으로 스크류 풀림 방지 및 고정 안정성을 강화했습니다.
- Pre-drilling 없이 직접 체결이 가능한 스크류 설계로 시술 편의성을 향상시켰습니다.
- 우수한 생체적합성과 기계적 강도를 갖는 Ti-6Al-4V ELI 티타늄 합금 소재를 적용하였습니다.
- Screw Head 부위에서 Plate와 Screw가 한 번 더 결합되는 이중 고정 구조를 적용하여 고정력을 향상시켰습니다.
- Ribcare Plate는 전후 방향(Anterior-Posterior)뿐만 아니라 상하 방향(Superior-Inferior)으로도 밴딩이 가능하여 환자별 늑골의 해부학적 곡률에 맞춘 정밀한 적용이 가능합니다.
제품 특징
전지전원식골수술기충전식, 드라이버 비트의 원터치 탈착, LED등의 색상으로 회전방향 인지가능합니다.
제품 사용방법
제품 스펙
Plate
Part No. | Length[mm] | Hole N |
|---|---|---|
TIR14A1-PP1 | 38 | 5 |
TIR14A1-PP2 | 53 | 7 |
TIR14A1-PP3 | 68 | 9 |
TIR14A1-PP4 | 98 | 13 |
TIR14A1-PP5 | 128 | 17 |
Sternal Plate
Part No. | Length[mm] |
|---|---|
TIR14A1-SL1 | 62 |
TIR14A1-SL2 | 81 |
TIR14A1-SL3 | 100 |
TIR14A1-SS1 | 28.7 |
Screw
PS0 ~ PS7 | PW0 ~ PW7 | ||||
|---|---|---|---|---|---|
Part No. | Length[mm] | Diameter | Part No. | Length[mm] | Diameter |
TIR14A1-PS0 | 8 | 3.4 | TIR14A1-PW0 | 8 | 3.4 |
TIR14A1-PS1 | 10 | 73.4 | TIR14A1-PW1 | 10 | 73.4 |
TIR14A1-PS2 | 12 | 3.4 | TIR14A1-PW2 | 12 | 3.4 |
TIR14A1-PS3 | 14 | 3.4 | TIR14A1-PW3 | 14 | 3.4 |
TIR14A1-PS4 | 16 | 3.4 | TIR14A1-PW4 | 16 | 3.4 |
TIR14A1-PS5 | 18 | 3.4 | TIR14A1-PW5 | 18 | 3.4 |
TIR14A1-PS6 | 20 | 3.4 | TIR14A1-PW6 | 20 | 3.4 |
TIR14A1-PS7 | 22 | 3.4 | TIR14A1-PW7 | 22 | 3.4 |
인스트루먼트(Instruments)
Miniplate Short wand
Miniplate long wand
Miniplate Bender
PowerDriver

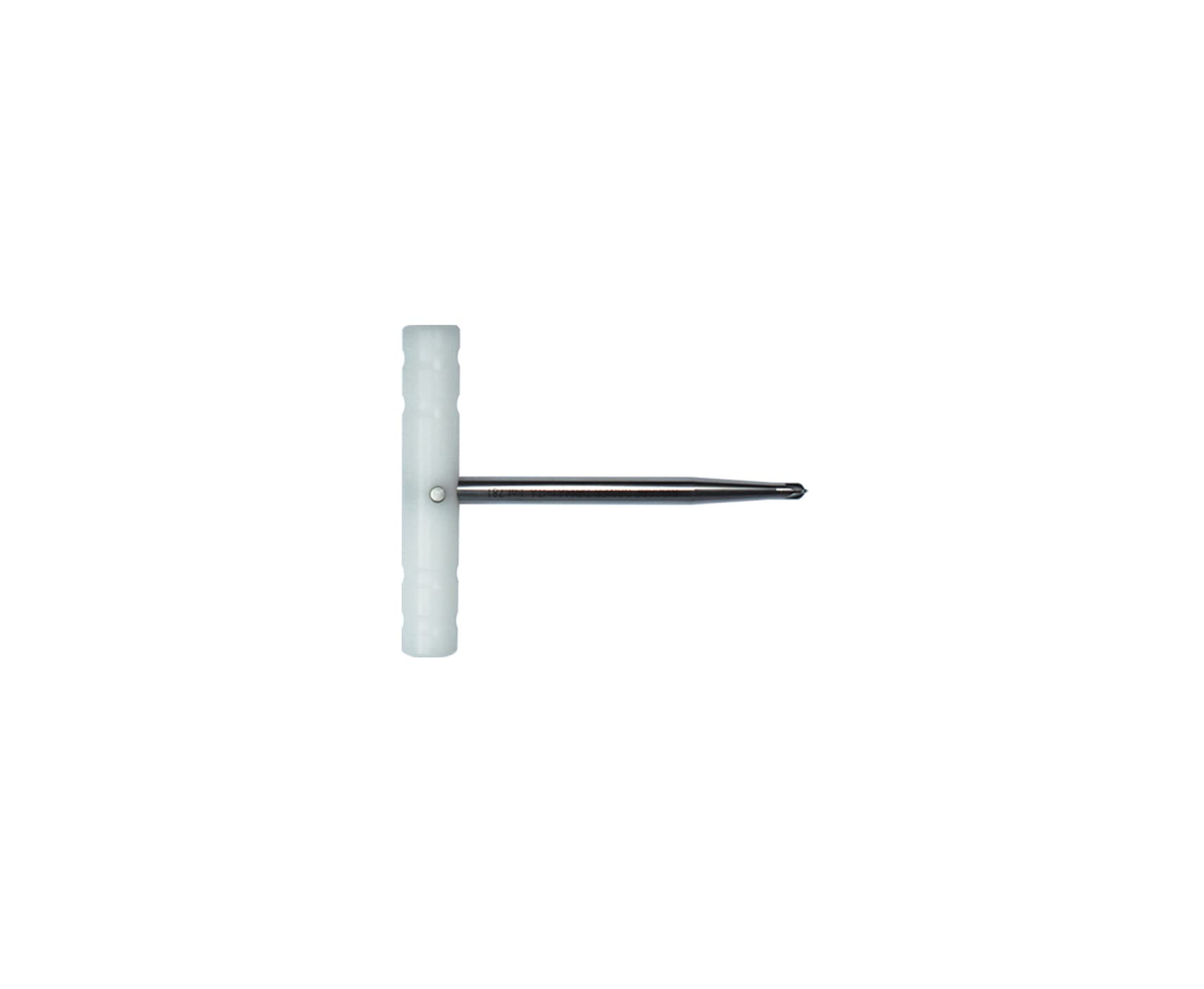

T Driver
IRG-RibGage
